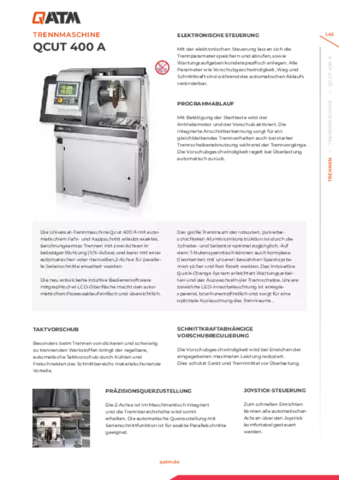

Trennmaschine QCUT 400 A

Die kompakte Großtrennmaschine Qcut 400 A bietet eine hohe Trennkapazität bei minimalem Platzbedarf. Mit ihrem automatischen Fahr- und Kappschnitt ermöglicht sie ein exaktes und berührungsarmes Trennen.

Produktvorteile

Kompakte Bauweise: Erlaubt große und kraftvolle Schnitte auf kleinem Raum
Bestes Preis-Leistungs-Verhältnis: Starke Trennleistung für einen fairen Preis
Multi-Positionsprozess MPP: Gleichzeitiges Positionieren und automatisches Trennen verschiedener Werkstücke auf dem Maschinentisch

Trennmaschine] Qcut 400 A Überlegenheit im Detail

1. Ergonomisches Bedienfeld

Großer 10,1" Industrie-Touchscreen mit intuitiver QATM-Software
Schnelles Einrichten, Steuerung aller automatischen Achsen mit Joystick

2. Robuster Maschinenkorpus

Robuste, pulverbeschichtete Aluminiumkonstruktion
Integrierbare Umwälzkühlung
Automatische Zentralschmierung der Achsen

3. Kompakter Maschinentisch

Aus Edelstahl mit integrierten Längs- und Quernuten
Sichere Befestigung komplexer Geometrien auf dem T-Nutenspanntisch oder mittels Easy-Spannsystem
Abmessungen: 420 x 375 mm (mit Z-Achse B x T), 550 x 375 mm (ohne Z-Achse B x T)
Belastbarkeit: bis 120 kg
Verfahrweg: X: 345 mm, Y: 200 mm, Z: 150 mm (standardmäßig manuell, optional automatisch)

4. Großer Trennraum

Gute Zugänglichkeit und Einsehbarkeit durch große Schiebetür
Seitliche Schwenktür für einfacheres Arbeiten im Trennraum
Seitenöffnung rechts für lange Proben
Bruchunempfindliche LED-Innenbeleuchtung

5. Optimierter Schwenkarm

Hocheffizientes Kühlsystem
Erhöhte Trennkapazität durch parallel geführte Trennscheibenschutzhaube
Laser-Ausrichthilfe zum einfachen Positionieren des Werkstücks
Innovatives Quick-Change System für einfache Wartung und Trennscheibenwechsel

Trennmaschine Qcut 400 A Leistungsmerkmale

Maschinentisch aus rostfreiem Edelstahl

Großzügiger Maschinentisch ermöglicht genaues Arbeiten selbst bei hoher Beanspruchung.
Integrierte Nuten für das Easy-Spannsystem zur schnellen Montage von Spannwerkzeugen
Effiziente und zuverlässige Fixierung komplexer Geometrien mittels Spannmitteln
Bis zu 120 kg belastbar (inklusive Spannmittel)

Laser-Ausrichthilfe

Durch die optionale Laser-Ausrichthilfe lässt sich der Trennschnitt bereits vor dem Trennen auf dem Bauteil abbilden, um das Werkstück exakt ausrichten zu können.
Einfache Positionierung der Werkstücke
Genaues Einspannen ohne viel Aufwand

Robuste Maschine mit großem Trennraum

Robuster, pulverbeschichteter Maschinenkorpus aus Aluminium mit großer Schiebetüre aus kratzfestem Sicherheitsverbundglas und Seitentüre.
Maschinenkorpus mit integrierbarer Umwälzkühlung und automatischer Zentralschmierung
Optimaler Zugang zum großen Trennraum, öffnen der Türen nur bei Stillstand der Trennscheibe möglich (integrierte Stillstandsüberwachung)
Seitenöffnung rechts für lange Teile

Präzisionsquerstellung

Die Z-Achse ist im Maschinentisch integriert und die Trenn- bereichshöhe wird somit erhalten. Die automatische Quer- zustellung mit Serienschnittfunktion ist für exakte Parallel- schnitte geeignet.
Einfache und intuitive Serienschnitte möglich
Durch den Multi-Positionsprozess (MPP) lassen sich komplexere Serienschnitte realisieren

Drehvorrichtung

Die optionale Drehvorrichtung verfügt über eine radiale Achse, parallel zur Trennscheibe, wobei die Winkeleingabe über die Software gesteuert wird.
Gleichmäßigere Schnittbilder und Schnittqualität
Trennzeit halbiert sich bei rotationssymmetrischen Teilen
Schützt vor Verlaufen der Trennscheibe

Intuitive und einfache Bedienung

Großer 10,1" Industrie-Touchscreen mit intuitiver QATM- Benutzersoftware und Joystick.
Trennparameter einfach speichern und abrufen sowie Wartungsaufgaben kundenspezifisch anlegen (200 Benutzerprogramme speicherbar)
Parameter wie Vorschubgeschwindigkeit, Weg und Schnitt- kraft sind während des automatischen Ablaufs veränderbar

Taktvorschub

Besonders beim Trennen von dickeren und schwierig zu trennenden Werkstoffen bringt der regelbare, automatische Taktvorschub durch Kühlen und Freischneiden des Schnitt- bereichs materialschonende Vorteile.
Bessere Trennergebnisse bei größeren Bauteilen
Effizientere Kühlung der Kontaktflächen

Schnittkraftabhängige Vorschubregelung (X- und Y-Achse)

Die Vorschubgeschwindigkeit wird bei Erreichen der ein- gegebenen maximalen Leistung reduziert. Dies schützt Gerät und Trennmittel vor Überlastung.
Zeiteinsparung durch variable Vorschubgeschwindigkeit

Trennmaschine Qcut 400 A Zubehör

Umwälzkühlung

Kompakt integrierbares Kühlsystem für Standardanwendungen.
Im Gehäuse integrier- und ausfahrbar
Mehrkammerfilterung
Einlaufsieb mit Filtersack (siehe Verbrauchsmaterialien)

Bandfilteranlage

Großes Kühl- und Filtersystem für den Dauerbetrieb z. B. bei seriellen Anwendungen.
Behältergröße: 285 l
Filterleistung: 100 l/min (bzgl. Emulsion)
Pumpleistung: 100 l/min

Zentrifugalabscheider

Arbeitssicherheit: Arbeitsumgebung mit verbesserter Luftqualität.
Zum Abscheiden von Ölnebel
Reinigt die Luft und erhöht die Sicht
Absaugleistung 452 m³/h

Perfektes Trennen - Trennscheiben von QATM

Trennen ist zuverlässiger, sicherer und effizienter, wenn es mit den richtigen Zutaten durchgeführt wird: Wissen, Sorgfalt und die richtige Wahl der Verbrauchsmaterialien und Instrumente.

Zum Produktbereich

Schnell, leistungsfähig, flexibel - Qtool Spannmittel

Mit unseren innovativen Spannvorrichtungen werden Werkstücke sicher und präzise gespannt, um exakte Trenn- und Schleifprozesse zu gewährleisten. Qtools bietet eine große Auswahl an verschiedenen Spannvorrichtungen, die für eine Vielzahl von Anwendungen und Werkstückgrößen entwickelt wurden.

Zum Produktbereich

Trennmaschine Qcut 400 A Technische Daten

Cutting wheel	up to ø 406 mm/16"
Max. cutting capacity	ø 150 mm
X-axis automatic	345 mm
Y-axis automatic	200 mm
Z-axis manual or automatic (option)	150 mm
Precision Z-axis	0.1 mm
T-slot	12 mm
Speed	variable
Connection power	17 kVA
Drive power (main drive)	7 kW, S1
W x H x D	1100 x 1610 x 930 mm
Weight (depends on equipment)	~ 480 kg
