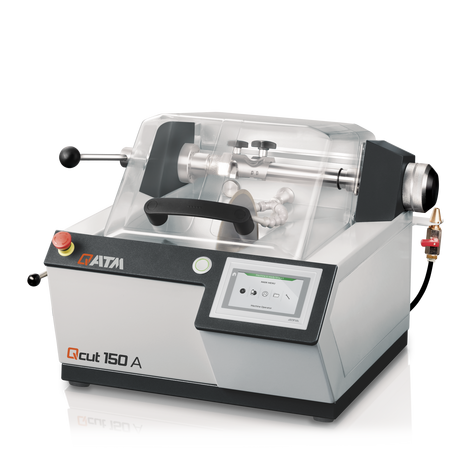

La Qcut 150 A es una máquina de corte de precisión flexible para su uso con discos de corte de hasta 203 mm/8".
La máquina de corte compacta dispone de un avance automático y ofrece además la posibilidad de realizar cortes manuales mediante una palanca manual. El brazo de sujeción opcional con sensor de fuerza integrado permite procesos de corte y rectificado con muy poca deformación gracias a un avance preciso con fuerza controlada.
Ventajas
- Hasta 5 modos de funcionamiento seleccionables: manual, avance automático, avance con fuerza controlada, modo de lijado, corte con suplemento de mesa (dependiendo de la configuración de la máquina)
- Avance transversal manual
- Función de corte por zonas
- 4 sistemas de refrigeración diferentes disponibles
- Dispositivo de rectificado
- Software intuitivo de QATM con base de datos integrada
Este instrumento es ideal para aplicaciones de geología y mineralogía
Máquina de corte de precisión Qcut 150 A Características
Corte con fuerza controlada
- El sensor de fuerza integrado en el brazo de sujeción regula de forma precisa el avance mediante la fuerza de corte ajustada.
- Fuerza de corte constante durante todo el proceso para un corte limpio, incluso en componentes con bordes endurecidos y materiales compuestos.

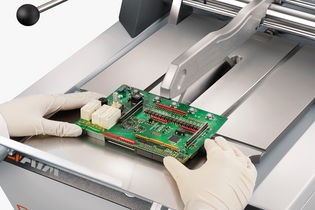

Suplemento de mesa
- Suplemento de mesa montable sin herramientas
- Corte rápido y manual de muestras grandes, PCB o materiales de placa
NUEVO: Corte por zonas
- Ajuste individual del avance o de la fuerza de corte para secciones individuales de la muestra
- Menor deformación y calentamiento del material
- Proceso de corte acelerado
Todos los parámetros se muestran de un vistazo
- Robusta pantalla táctil industrial de 4,3"
- Software intuitivo con una interfaz moderna que muestra todos los parámetros de corte importantes
- Amplio almacenamiento de programas y control de la cuenta de usuario
Modo de rectificado
- Preparación de objetivos: en el modo de rectificado, las muestras se pueden rectificar de forma manual o semiautomática con un disco de copa
- Ideal para secciones finas y microelectrónica
Unidad de sujeción por vacío
- Los portaobjetos de vidrio para secciones finas pueden fijarse fácilmente y sin deslizamiento
Reduce los procesos de lijado posteriores
El uso del eje de rotación adaptable proporciona un patrón de corte aún más uniforme y reduce el riesgo de que el disco de corte se deslice. Esto reduce el esfuerzo necesario para el posterior rectificado planoparalelo de la muestra.

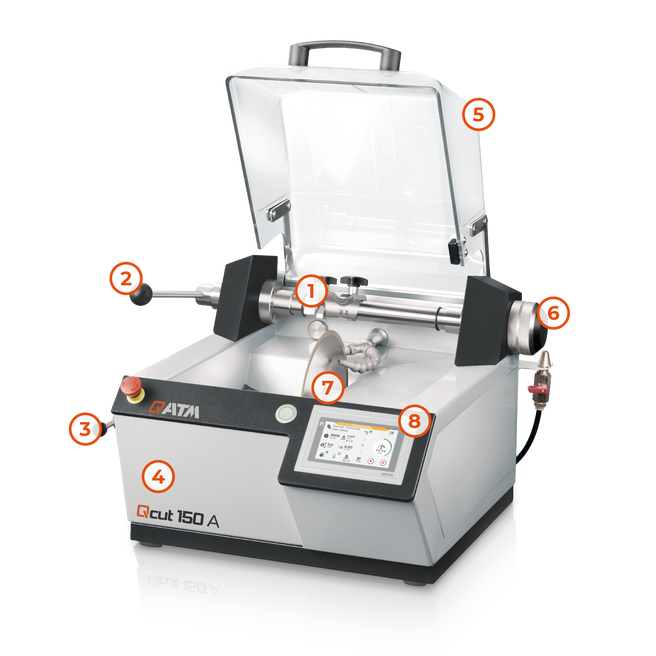

Máquina de corte de precisión Qcut 150 A Superioridad en cada detalle
1. Brazo de sujeción
- Sistema de sujeción rápida sin herramientas para alojar: Dispositivos de sujeción de precisión Dispositivo de rotación Unidad de sujeción por vacío
- Tamaño máximo de las muestras: Ø 40 mm 40 mm
2. Eje Y
- Movimiento manual o automático
- Recorrido: 120 mm
- Velocidad de avance: 0,01–20 mm/s (automático)
- Fuerza de corte ajustable de forma variable: 0–10 N (opcional)
3. Dispositivo de rectificado
- Para afilar discos de corte y de rectificado de diamante
- Manejable manualmente desde el exterior
4. Cuerpo de máquina robusto
- Carcasa de acero inoxidable estable y resistente a la corrosión
- Con recubrimiento en polvo, lo que facilita aún más la limpieza
5. Cubierta transparente
- Cubierta giratoria con acceso libre a la cámara de corte
- Interruptor de seguridad integrado
6. Eje Z
- Avance transversal manual
- Recorrido: 25 mm
- Indicación de la posición en la pantalla
- Precisión de posicionamiento: 0,005 mm
7. Accionamiento del disco de corte
- Tamaño del disco de corte: Ø 75–203 mm / 8"
- Potencia de accionamiento: 0,37 kW (S1)
8. Panel de control ergonómico
- Pantalla táctil industrial de 4,3"
- Indicación de todos los parámetros del programa
- Almacenamiento de hasta 200 métodos de corte definidos por el usuario
- Administración de cuentas de usuario

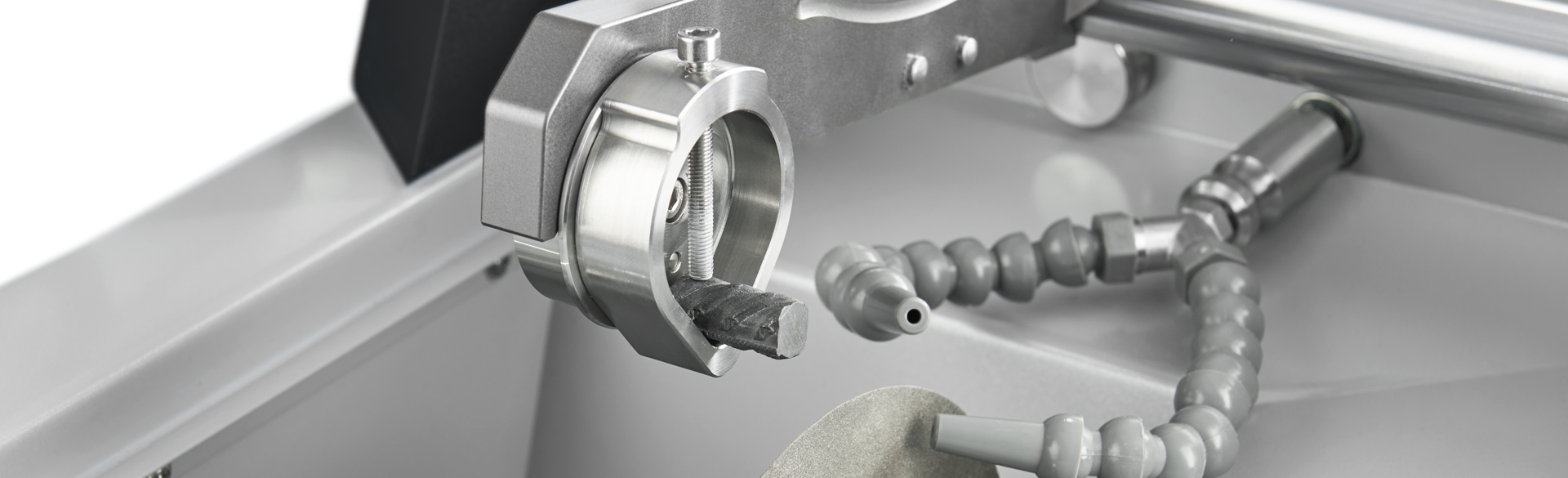

Amplia gama de herramientas de sujeción
Con la ayuda de una herramienta de sujeción adecuada de la amplia gama de accesorios, las muestras embutidas o no embutidas de hasta 40 mm de diámetro se pueden sujetar cómodamente en la máquina de corte.
Accesorios óptimos para la Qcut 150 A y la Qcut 200 A Sistemas de refrigeración
Durante el corte es imprescindible una refrigeración óptima. La generación excesiva de calor durante el proceso de corte daña la muestra y aumenta el desgaste del disco de corte. El agente refrigerante y anticorrosivo disipa el calor y, al mismo tiempo, elimina las virutas de la cámara de corte.
Recipiente de refrigeración por circulación de 15 l
- Sistema portátil con cartucho filtrante y tapa
- Requiere poco espacio
- Fácil de integrar en el mobiliario de laboratorio existente
- Sistema de dos cámaras de filtración
Recipiente de refrigeración por circulación de 45 l (móvil)
- Unidad móvil con filtro de entrada, bolsa filtrante y rebosadero
- Puede colocarse debajo de una mesa de laboratorio o un armario a ras de suelo
- Ampliable con módulo de bomba opcional para el enjuague de la cámara de corte
- Sistema de dos cámaras de filtración con corredera de separación extraíble
Recipiente de refrigeración por circulación de 45 l (mobiliario de laboratorio)
- Unidad móvil con mecanismo retráctil
- Puede integrarse cómodamente en los sistemas de armarios de laboratorio QATM y en los armarios con base inferior
- Ampliable con módulo de bomba opcional para el enjuague de la cámara de corte
- Filtro de entrada, bolsa filtrante y rebosadero
- Sistema de dos cámaras de filtración con corredera de separación extraíble
Refrigeración por inmersión de la rueda de corte
- Equipo para sellar y llenar la cámara de corte con refrigerante.
- Incluye manguera de desagüe y válvula de cierre para facilitar el vaciado.
- Colector de muestras
Máquina de corte de precisión Qcut 150 A Datos técnicos
| Cut-off wheel | ø 75 - 203 mm/8" |
|---|---|
| Variable speed | 150 - 3000 rpm |
| Max. cutting capacity: | ø 40 mm |
| Arbour size | ø 12.7 mm |
| Variable adjustable cutting force | 0 - 10 N |
| Feed | 0,01 - 20 mm/s (automatic) |
| Y-axis (vertical movement) | 120 mm (manual /automatic) |
| Z-axis manual (parallel cut) | 25 mm (manual) |
| Motor power | 0.37 kW (S1) |
| Connection power | 0.75 kVA |
| W x H x D | 545 x 391 x 566 mm |
| Weight | ~ 45 kg (depends on equipment) |
