Precision Cut-Off Machine

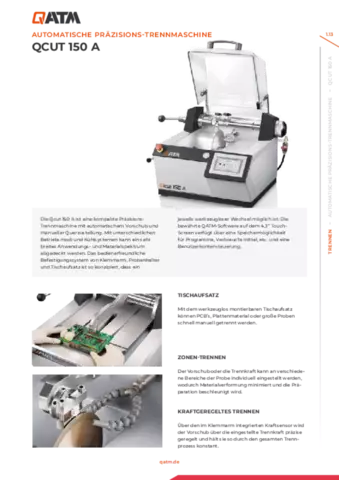

Die Qcut 150 A ist eine flexibel einsetzbare Präzisionstrennmaschine für den Einsatz von Trennscheiben bis zu einer Größe von 203 mm/8“.

Die kompakte Trennmaschine verfügt über einen automatischen Vorschub und bietet außerdem die Möglichkeit, mittels Handhebel manuell Trennschnitte durchzuführen. Der optional erhältliche Klemmarm mit integriertem Kraftsensor erlaubt das besonders verformungsarme Trennschleifen über einen präzisen kraftgeregelten Vorschub.

Produktvorteile

Bis zu 5 Betriebsmodi wählbar: manuell, automatischer Vorschub, kraftgeregelter Vorschub, Schleifmodus, Trennen mit Tischaufsatz (abhängig von der Gerätekonfiguration)
Manuelle Querzustellung
Funktion: „Zonen-Trennen“
4 verschiedene Kühlsysteme erhältlich
Abziehvorrichtung
Intuitive QATM Benutzersoftware mit integrierter Datenbank

Dieses Instrument ist ideal für Geologie- und Mineraloge-Anwendungen

Leitfaden Präparationen für Geologie und Mineralogie

Präzisionstrennmaschine Qcut 150 A Leistungsmerkmale

Kraftgeregeltes Trennen

Integrierter Kraftsensor im Klemmarm regelt den Vorschub über die eingestellte Trennkraft präzise
Konstante Trennkraft während des gesamten Prozesses für sauberes Trennen auch von randgehärteten Bauteilen und Verbundswerkstoffen

Tischaufsatz

Tischaufsatz ohne Werkzeug montierbar
Schnelles und manuelles Trennen großer Proben, PCB’s, oder Plattenmaterial

NEU: Zonen-Trennen

Individuelles Einstellen des Vorschubs oder der Trennkraft für einzelne Probenteilbereiche
Reduzierte Materialverformung und Erwärmung
Beschleunigter Trennvorgang

Alle Parameter auf einen Blick

Robuster 4,3" Industrie-Touchscreen
Intuitive Software mit moderner Interface Darstellung aller wichtigen Trennparameter
Umfangreiche Programmspeicherung sowie Steuerung des Benutzerkontos

Schleifmodus

Zielpräparation: Im Schleifmodus können Proben mit einer Topfscheibe manuell oder halbautomatisch gezielt geschliffen werden
Ideal für Dünnschliffe und Mikroelektronik

Vakuumspanneinheit

Glasträger für Dünnschliffe können einfach und rutschsicher befestigt werden

Reduziert nachfolgende Schleifprozesse

Der Einsatz der adaptiven Rotationsachse führt zu einem noch gleichmäßigeren Schnittbild und reduziert das Risiko des Verlaufens der Trennscheibe. Dadurch wird der Aufwand beim späteren planparallelen Schleifen der Probe reduziert.

Präzisionstrennmaschine Qcut 150 A Überlegenheit im Detail

1. Klemmarm

Werkzeugloses Schnellspannsystem zur Aufnahme von: Präzisionsspannmitteln Rotationsvorrichtung Vakuumspanneinheit
Max. Probengröße: Ø 40 mm 40 mm

2. Y-Achse

Manuelle oder automatische Zustellung
Verfahrweg: 120 mm
Vorschub: 0,01–20 mm/s (automatisch)
Schnittkraft variabel einstellbar: 0–10 N (optional)

3. Abziehvorrichtung

Zum Schärfen von Diamanttrenn- und Schleifscheiben
Von außen manuell bedienbar

4. Robuster Maschinenkorpus

Stabiles und korrosionsbeständiges Edelstahlgehäuse
Pulverbeschichtet, was zusätzlich die Reinigung erleichtert

5. Transparente Haube

Schwenkhaube mit freiem Zugang zum Trennraum
Integrierter Sicherheitsschalter

6. Z-Achse

Manuelle Querzustellung
Verfahrweg: 25 mm
Anzeige der Position im Display
Positioniergenauigkeit: 0,005 mm

7. Trennscheibenantrieb

Trennscheibengröße: Ø 75–203 mm / 8"
Antriebsleistung: 0,37 kW (S1)

8. Ergonomisches Bedienfeld

4,3" Industrie-Touchscreen
Anzeige aller Programmparameter
Speichern von bis zu 200 benutzerdefinierten Trennmethoden
Benutzerkontensteuerung

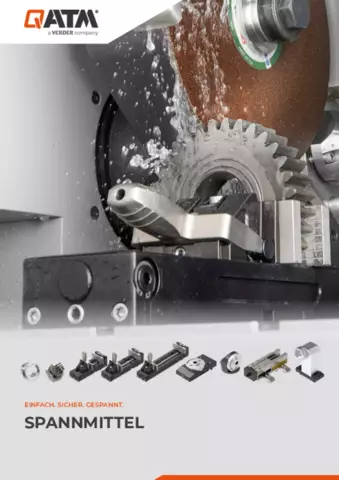

Umfangreiches Angebot an Spannmitteln

Mithilfe eines geeigneten Spannmittels aus dem umfang- reichen Zubehör werden eingebettete oder uneingebettete Proben bis zu einer Größe von Ø 40 mm komfortabel in die Trennmaschine eingespannt

Spannwerkzeuge

Optimales Zubehör für Qcut 150 A und 200 A Kühlsysteme

Beim Trennen ist eine optimale Kühlung unerlässlich. Starke Wärmeentwicklung während des Trennprozesses schädigt die Probe und erhöht den Verschleiß der Trennscheibe. Das Kühl und Korrosionsschutzmittel leitet die Wärme ab und entfernt gleichzeitig die Späne aus dem Trennraum.

15L Umwälzkühlbehälter

Portables System mit Filtereinsatz und Deckel
Geringer Platzbedarf erforderlich
Einfach integrierbar in vorhandenes Labormobiliar
Zweikammersystem zur Filtration

45L Umwälzkühlbehälter (fahrbar)

Mobile Einheit mit Einlaufsieb, Filtersack und Überlauf
Möglichkeit zur Unterbringung unter einem Labortisch oder bodentiefen Schrank
Erweiterbar mit optionalen Pumpenmodul für die Trennraumspülung
Zweikammersystem zur Filtration mit herausnehmbaren Trennschieber

45L Umwälzkühlbehälter (Systemlabor)

Mobile Einheit mit Einfahrmechanismus
Komfortabel integrierbar in die QATM Systemlaborschränke und Schränke mit Unterboden
Erweiterbar mit optionalen Pumpenmodul für die Trennraumspülung
Einlaufsieb, Filtersack und Überlauf
Zweikammersystem zur Filtration mit herausnehmbaren Trennschieber

Trennscheiben-Tauchkühlung

Ausstattung zum Verschließen und Befüllen des Trennraums
Inkl. Ablaufschlauch und Absperrhahn zum einfachen Entleeren
Probenauffangsieb

Präzisionstrennmaschine Qcut 150 A Technische Daten

Cut-off wheel	ø 75 - 203 mm/8"
Variable speed	150 - 3000 rpm
Max. cutting capacity:	ø 40 mm
Arbour size	ø 12.7 mm
Variable adjustable cutting force	0 - 10 N
Feed	0,01 - 20 mm/s (automatic)
Y-axis (vertical movement)	120 mm (manual /automatic)
Z-axis manual (parallel cut)	25 mm (manual)
Motor power	0.37 kW (S1)
Connection power	0.75 kVA
W x H x D	545 x 391 x 566 mm
Weight	~ 45 kg (depends on equipment)
