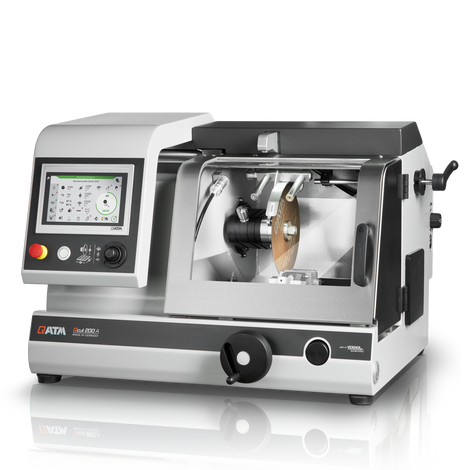

Qcut 200 A是一款精密切割机，具有多达3个自动轴，可用于尺寸达203毫米/8英寸的切割轮。
Qcut 200 A是一款紧凑、精密的切割机，提供了最高的灵活性和空间利用，具有多达三个自动轴(X, Y, Z)和众多切割功能。由于其模块化设计，Qcut 200 A可以最佳方式配置众多选项和合适的夹具。
优点
- 带无反弹轴承的全自动精密轴
- 新的冷却系统，大约比同类机器高25%的流量，减少切割轮磨损达15%。
- 自动清洗功能
- 用于磨削应用的新软件功能
- 简化的切割轮更换
- 修刀装置
- 新模块化适应性旋转装置
精密切割机 Qcut 200 A 性能指标

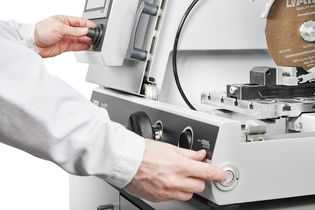

对安全的最高要求
- 由于采用了使能开关，当切割室门打开时，设备只能通过双手控制定位。
- 这为机器操作人员消除了挤压风险

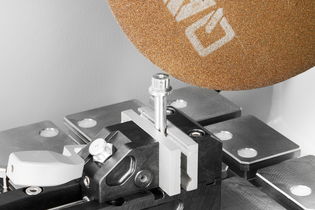

智能工件探测
- 除了经过验证的自动工件探测功能外，本机还具有新型的退出检测（自动停止功能)。
- 自动检测切割过程的起点和终点，缩短过程时间。

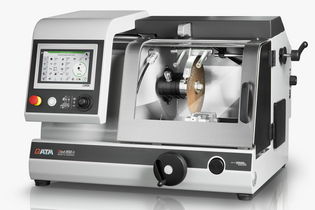

凭借坚固的设计，实现了最高的精度
- 受益于稳固的结构，机器具有耐用性和低振动特性
- 以最高的精度对精细样品进行切割或磨削（使用研磨杯轮）
- 由于有大型滑动门，使用切割室非常方便
- 可在大切割试台上快速、安全地安装各种类型的夹具

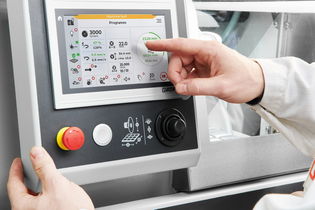

直观极简的操作
- 大7英寸工业触屏，配有符合人体工程学的用户操作指南
- 用户友好的软件易于操作
- 使用操纵杆，可实现自动轴的舒适移动

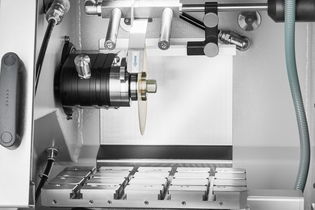

流量监控
- 通过可选的流量监控，在长时间切割敏感样品时，可以确保持续冷却。
- 当达到临界阈值时，切割过程自动中断
自动清洗功能
- 归功于位于切割室内的螺旋喷嘴，可实现全自动清洗
- 清洗可以单独打开，如果需要，可以在每次切割后自动启动
- 切割过程中的清晰观察：自动清洗也可以在切割操作期间激活

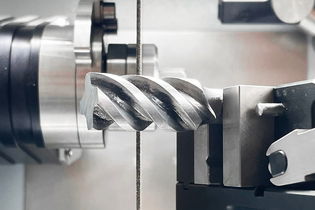

广泛的切割程序
- 根据工件的几何形状，可采用横向或纵向切割来减少工件和切割轮之间的接触面积
- 通过步进切割将工件一层一层地切开，并优化动作角度-特别适合固体物料
此仪器是地质学及矿物学应用的理想选择

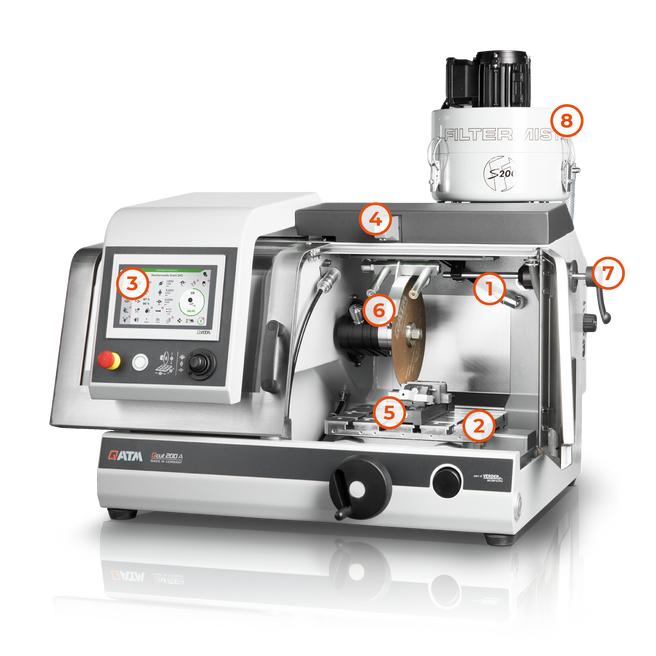

精密切割机 Qcut 150 A 超凡细节
1. 切割室冲洗
- 切割室自动清洗
2. 大切割台
- 轴可以无反弹定位
- 简洁的凹槽设计，便于QATM夹具的安装
- 8毫米T型槽用于单独的夹持装置
- 最大尺寸 长 x 宽: 300 mm x 210 mm
3. 人体工学控制面板
- 大 7“ TFT 触屏显示
- 用于手动操作的操纵杆
4. 激光辅助定位
- 用于切割前工件的精确定位
- 作为标准配置包括在内
5. 附件
- 通过转动装置或进一步的夹紧装置单独扩展夹持可能性
6. 切割轮锁定
- 通过锁定功能简化截割轮更换
- 带集成润滑选项
7. 修刀装置
- 用于修整金刚石切割轮和研磨杯轮
- 可以从外部手动操作
8. 烟雾分离器
- 有效去除切割过程中的冷却剂水雾
配件种类繁多
采用新的真空夹持装置，用于薄片制备的载玻片可以很容易地固定，而不会打滑。
Qcut150A和200A适用的最佳配件 循环冷却系统
在切割过程中，最佳的冷却措施至关重要。切割过程中若热量过大，会损伤样品并增加切割轮的磨损。冷却和防腐保护剂能够散热，并同时将切割室内的碎屑清除出去。
15L循环冷却系统
- 带过滤筒和盖子的便携式系统
- 占地面积小
- 易于集成到现有实验室家具中
- 双室过滤系统
45L循环冷却系统（移动式）
- 带进水滤网、过滤袋和溢流管的移动式单元
- 可以放在实验室工作台下面，或者落地柜中
- 可通过选配泵模块扩展用于切割室冲洗
- 双室过滤系统，带可拆卸分离滑块
45L循环冷却系统（系统实验室）
- 带伸缩机构的移动式装置
- 可以很方便地集成到QATM系统实验室柜和带下架的橱柜中
- 可通过选配泵模块扩展用于切割室冲洗
- 带进水滤网、过滤袋和溢流管
- 双室过滤系统，带可拆卸分离滑块
完美的切割 - 由Qprep耗材保证
当使用正确的元素: 知识、保养和正确选择耗材和切割机进行加工时，切割更可靠、更安全、更高效。
快速、强大、灵活-Qtools 夹具
我们创新的夹具用于安全、精确地夹紧工件，以确保精确的切割和磨削过程。针对特定的应用和工件尺寸，我们已经开发了各种不同的夹具。
精密切割机 Qcut 200 A 技术参数
| Cut-off wheel | up to Ø 203 mm / 8" |
|---|---|
| Max. cutting capacity | 75 mm (cut-off wheel Ø 200 mm) |
| Wheel flange size | Ø 12,7 mm |
| X-axis | 210 mm (manual / automatic) |
| Y-axis | 80 mm (automatic) |
| Z-axis (option) | 80 mm (automatic) |
| Feedrate | 0.01 - 20 mm/s |
| Precision Z-axis | 0,005 mm |
| min. cross feed (Z-axis) | 0,001 mm |
| Table without Z-axis (WxD) | 300 x 210 mm |
| Table with Z-axis (WxD) | 280 x 210 mm |
| T-slot | 8 mm |
| Speed | 300 - 5000 rpm |
| Drive power (main drive) | 0,75 kW, S1 |
| Connection power | 2,2 kVA |
| W x H x D | 725 x 535 x 675 mm |
| Weight | ~ 82 kg |
