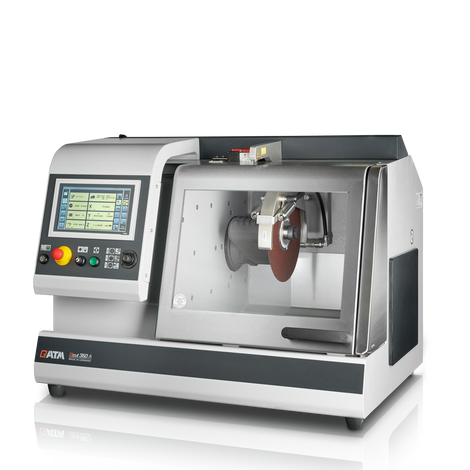

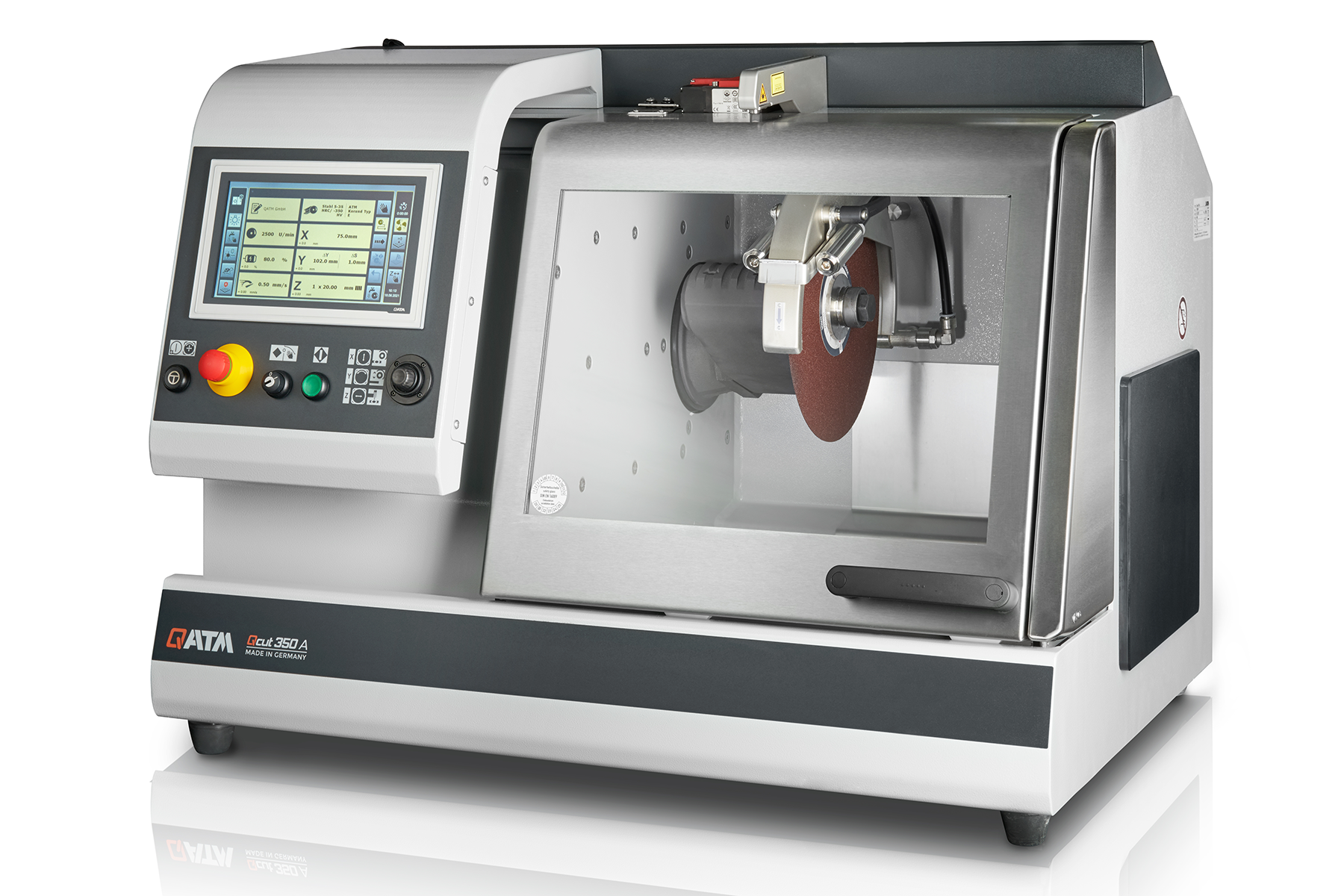

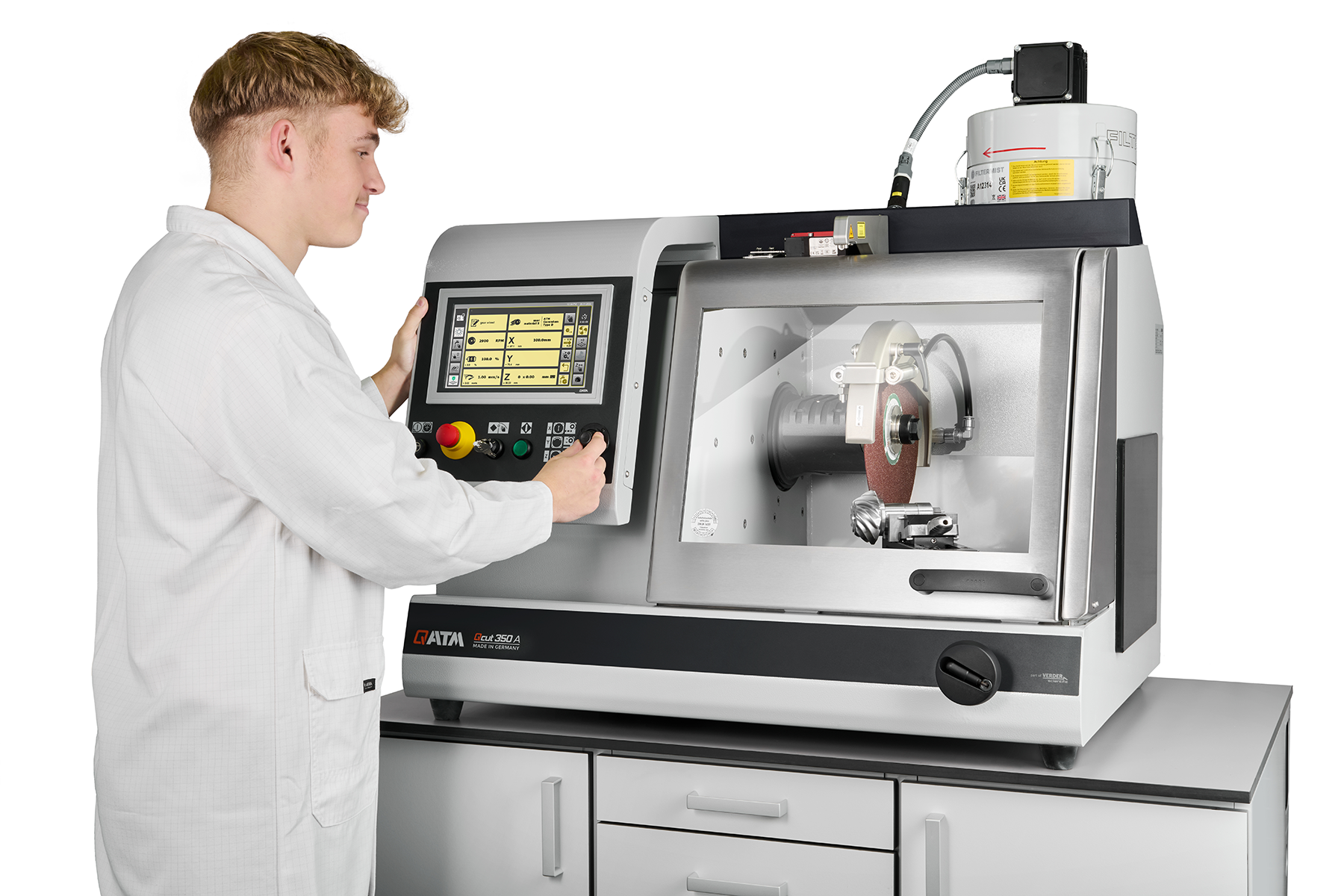

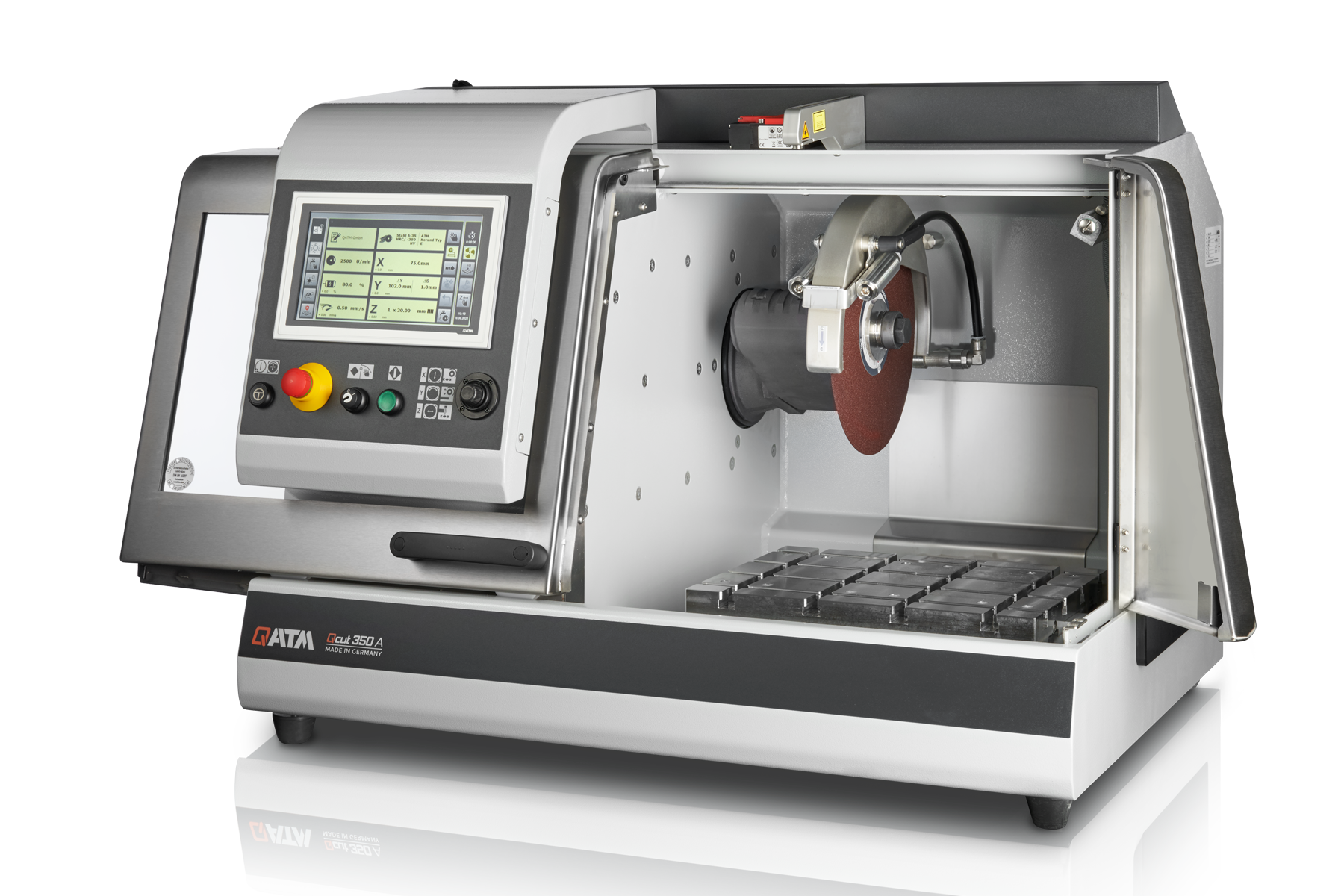

Qcut 350 A 是一台自动湿式砂轮切割机，可切割最大直径为135毫米的样品。由于其低接触切割(lcc)功能，它可以轻柔地切割各种几何形状、尺寸和材料的不同类型的样品。
该切割机通常用于金相学、材相学、矿物学，以及复合材料（CFC/PMC/MMC）或电子装置（如PCB）的切割。
该机器的大型切割室和不锈钢工作台使操作舒适而灵活。丰富的基于软件的功能，如自动接触检测、多位置进程和垂直切割时的切割轮保护罩平行设置，进一步提高了切割过程的可重复性。
优点
- 横向自动移动
- 纵向自动移动
- 电子控制切割力
- 电子控制移动距离
- 电子控制的切割力限制装置
- 储存切割程序
- 多种样品夹具和夹持系统可供选择
- 右侧开口可用于放置长的工件
切割机 Qcut 350 A 性能指标
电子性能控制
当达到预设的最大功率时，进给速度会降低。这样可以保护机器及其切割部件，防止过载。
精确横向进给
可选配的自动横向进给和序列切割功能适用于精确的平行切割。通过电子控制进行操作。使用研磨杯轮时，电子横向进给也可用作进给轴。
脉冲切割
在切割重型截面和难以切割的材料时，可变脉冲切割系统具有决定性的优势。
多点进程 MPP
利用 "多点进程"（MPP）功能，您可以在工作台上放置多个试样，并按一个顺序进行切割。通过示教功能，可以简单方便地设置各种切割位置。
自动接触检测
切割过程自动启动后，样品会快速接近。通过接触切割轮，样品将按照预设的切割参数被高效、安全地切割。
新尺寸
加大的切割室和工作台以及平行设置的砂轮护罩提高了所有轴的切割能力和行程。侧门确保了切割室的最佳进出通道，而用于提供长型样品部件的额外开口则提供了更多可能性。
电子控制
自动横切的切割参数可保存在电子控制装置中，之后再加载。手动横切的位置也会显示在显示屏上。所有参数，如进给速度、行程和切割力，均可在自动切割过程中进行更改。

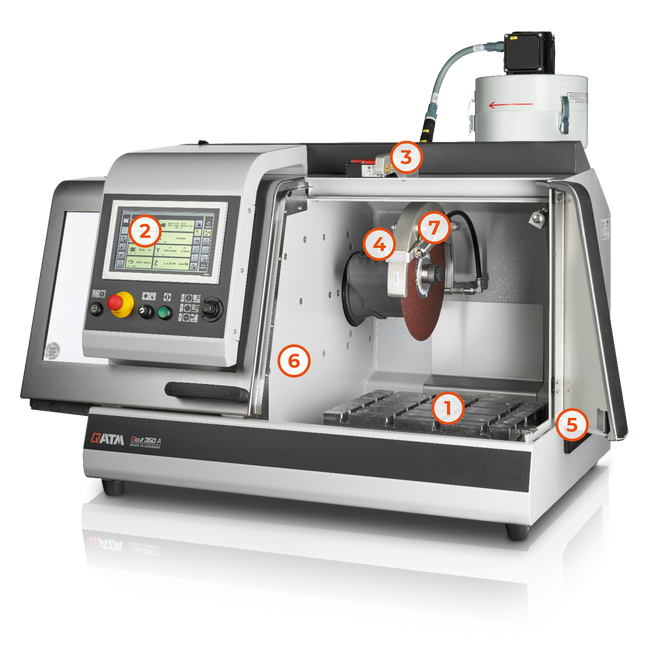

切割机 Qcut 350 A 超凡细节
1. 大尺寸切割试台
- 轴可以无反弹定位
- 简洁的凹槽设计，便于QATM夹具的安装
- 用于单独夹具的12毫米T型槽
- 最大宽 x 高: 500 mm x 300 mm (无Z轴), 除此外最大 400 mm x 300
2. 人体工学控制面板
- 10,1” 彩色触摸屏
- 用于手动操作的操纵杆

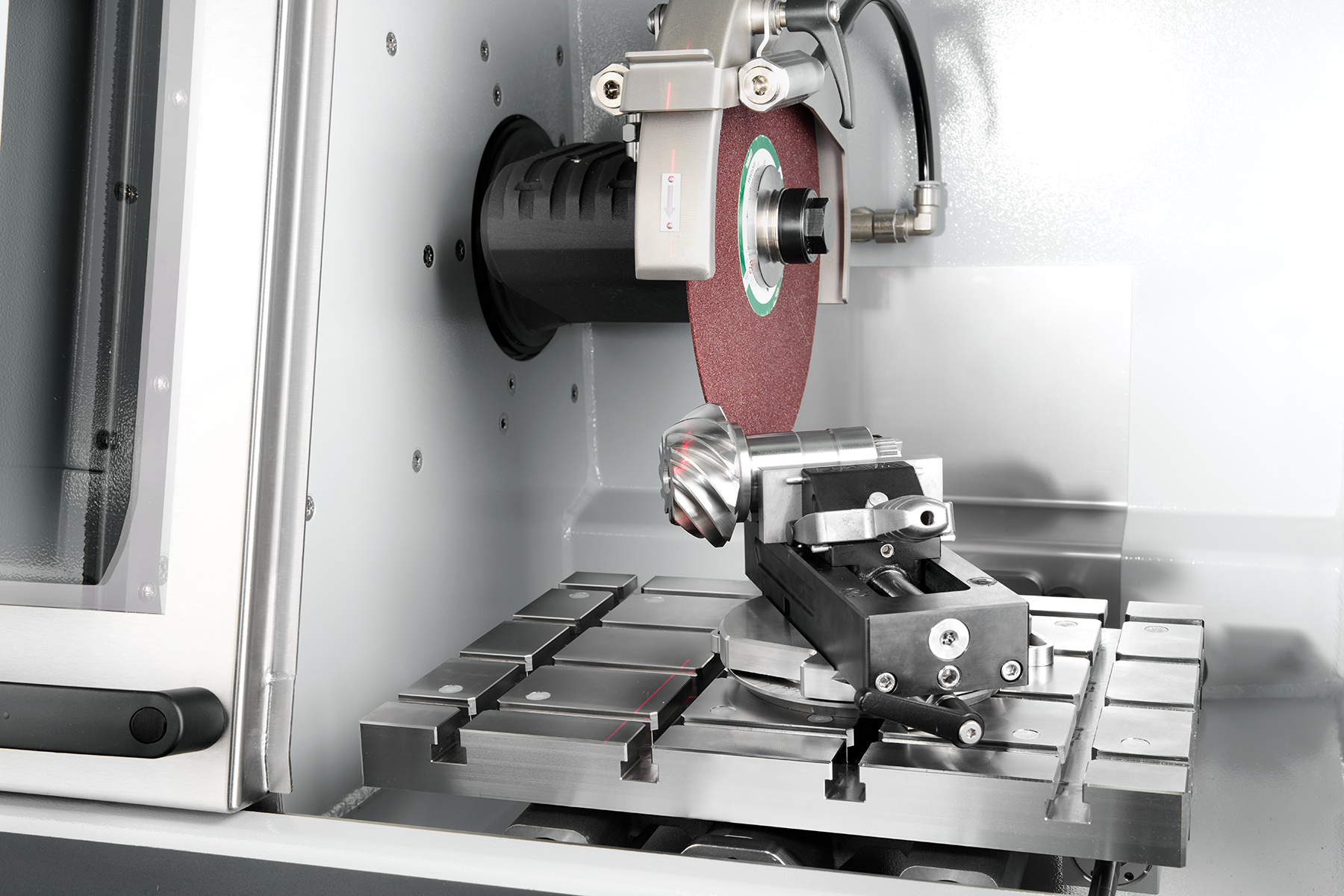

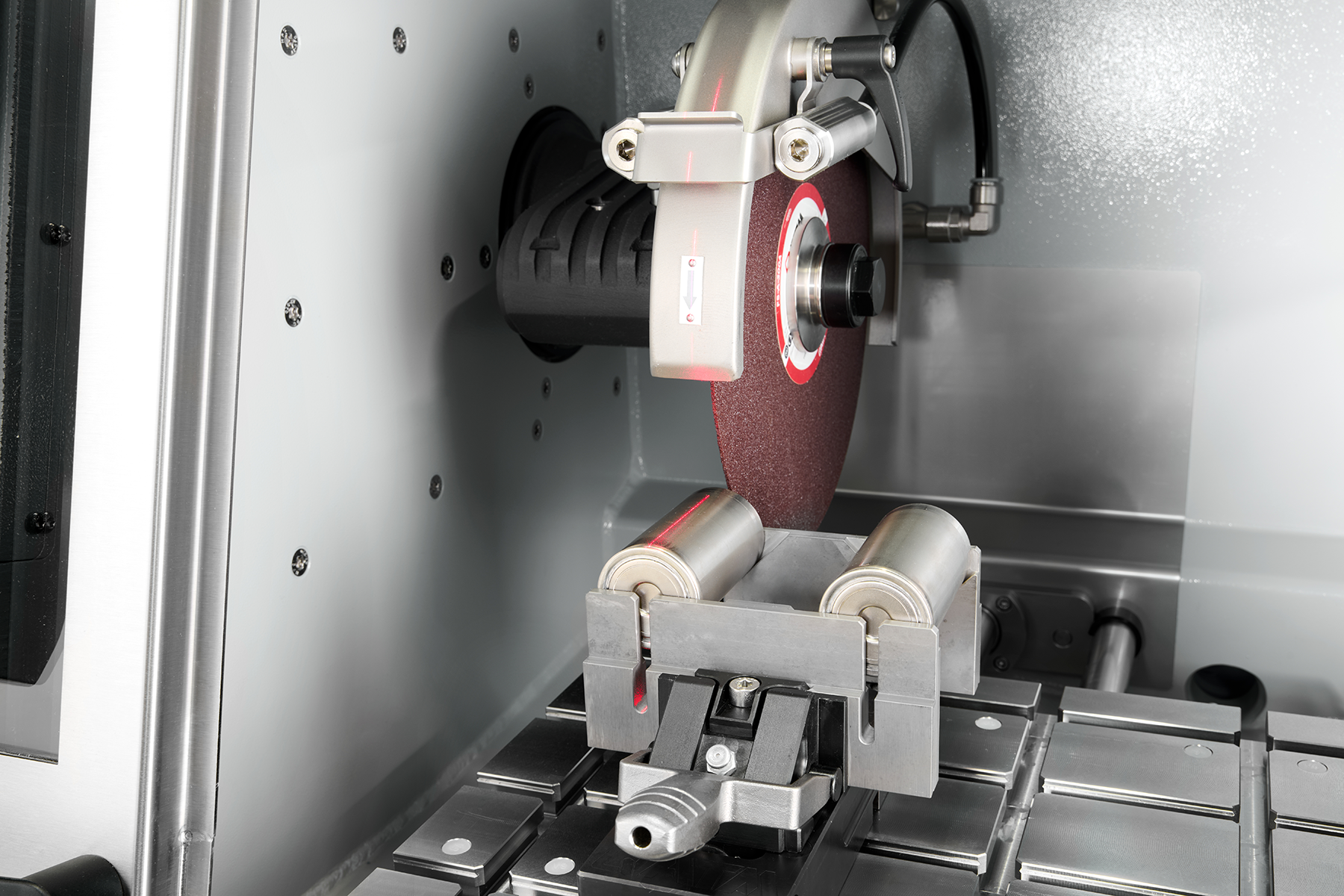

3. 激光辅助定位
- 用于切割前工件的精确定位
4. 切割轮锁定
- 通过锁定机制和简易螺母系统实现简化的切割轮更换操作
5. 侧开口
- 右侧的开口可以用于放置长的工件
6. 坚固的外壳
- 坚固的粉末涂层铝质结构
7. 平行导向的切割轮罩盖
- 交叉切割能力的提升

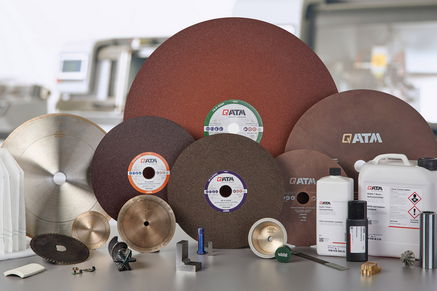

完美的切割 - 由Qprep耗材保证
当使用正确的元素: 知识、保养和正确选择耗材和切割机进行加工时，切割更可靠、更安全、更高效。

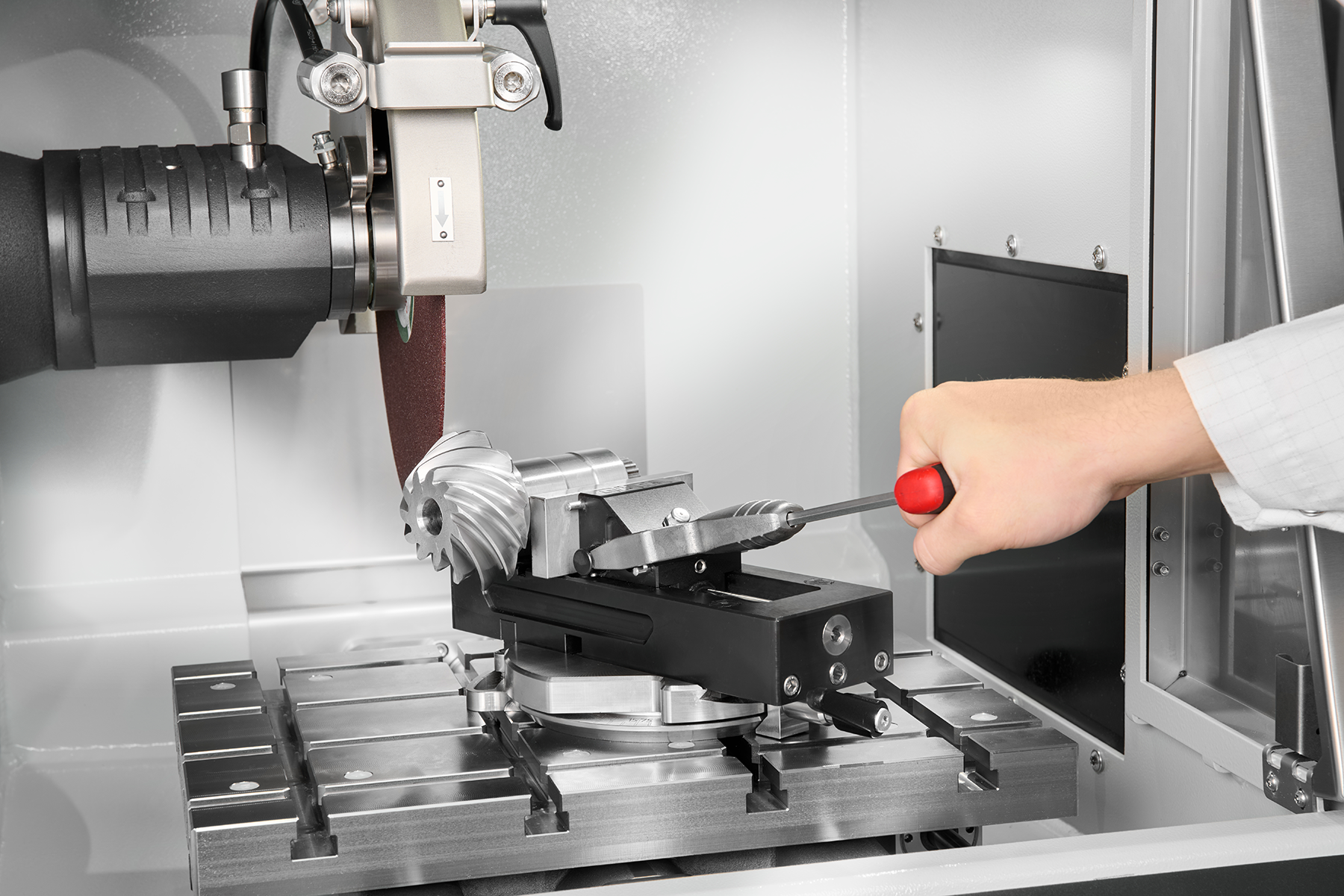

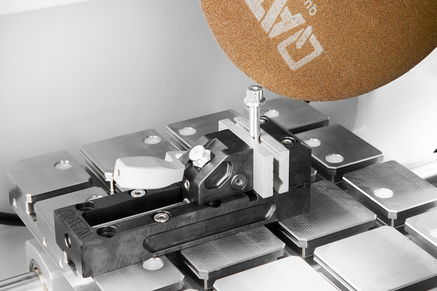

快速、强大、灵活-Qtools 夹具
我们创新的夹具用于安全、精确地夹紧工件，以确保精确的切割和磨削过程。针对特定的应用和工件尺寸，我们已经开发了各种不同的夹具。
切割机 Qcut 350 A 技术参数
| Cutting wheel | up to Ø 356 mm/14" |
|---|---|
| Max. cutting capacity | Ø 135 mm |
| Wheel flange size | Ø 32 mm |
| X-axis automatic | 260 mm |
| Y-axis automatic | 175 mm |
| Z-axis automatic (option) | 140 mm |
| Precision Z-axis | 0.1 mm |
| Table without Z-axis WxD | 500 x 300 mm, stainless |
| Table with Z-axis WxD | 400 x 300 mm, stainless |
| T-slot | 12 mm |
| Speed | variable 800-3400 rpm |
| Connection power | 9.5 kVA |
| Drive power (main drive) | 4 kW S1; 5.5 kW S3 |

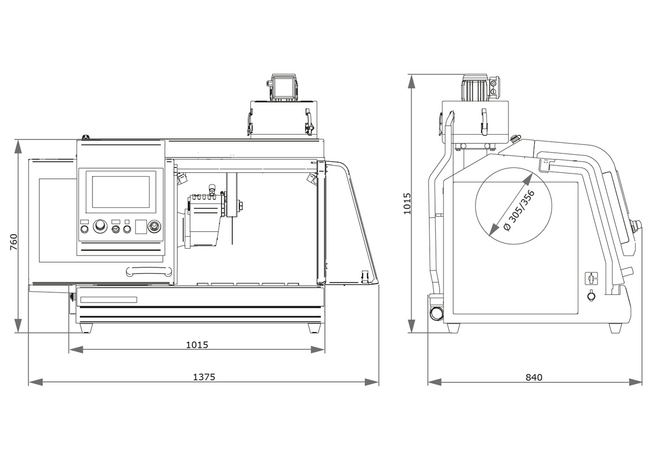

| W x H x D | 1015 x 760 x 810 mm |
| Weight | ~ 200 kg (depends on equipment) |
